Oscil·loscopi digital XDS de la sèrie WiFi

Super Performance + ADC d'alta resolució de 8 bits, de 12 bits o de 14 bits, que restaura el detall de la forma d'ona amb una longitud de registre de 40M + i una velocitat de refresc de 75.000 wfms / s + soroll de fons baix, sensibilitat vertical en 1 mV / div - 10 Funció de descodificació V / div + multi-activador i descodificació de bus + SCPI, i LabVIEW compatible amb Creative New Look + disseny ultra-prim del cos, menys allotjament d'espai + integració multiinterfície - USB host, dispositiu USB, port USB per PictBridge, LAN , AUX, i més + port VGA - millor solució per a l'expansió de vídeo i demostració d'ensenyament + 8 polzades de 800 x 600 d'alta resolució LCD + pantalla tàctil opcional, experiència d'operació més fàcil d'utilitzar n-in-1 com a registrador de dades, i multímetre amb funció de registre de dades, i generador d'ona arbitrària de 25MHz / 50MHz de doble canal, a més, mòdul de bateria i WiFi compatible

Enviar la consulta

Xateja ara

Introducció al producte

1. 12/14-bits ADC i funció de lupa original

La sèrie XDS introdueix el maquinari ADC de 12/14 bits, la precisió és 16/64 vegades contra un altre oscil·loscopi en el mercat. Equipant amb la funció de lupa original OWON, pot observar el senyal baix fins a 31.25μV / div.

12/14-bits ADC i funció de lupa original

Preguntes freqüents

Què és la freqüència de mostreig equivalent?

La velocitat de mostreig equivalent significa que l' oscil loscopi combina les formes d'ona adquirides a partir de múltiples adquisicions (desencadenadores múltiples) en una sola forma d'ona. La freqüència de mostreig pot ser molt lent en cada mostreig. El punt d'activació té certa desviació entre dues col·leccions, que finalment es formen entre els dos punts de l'interval mínim de mostreig, el recíproc d'això es denomina la taxa de mostreig equivalent. L'índex pot ser molt alt, però en la pràctica estem més preocupats per la freqüència de mostreig en temps real de l' oscil loscopi , especialment per a la mesura del senyal individual.

PMF:

Per a la funció de senyal d'alta velocitat de la placa PCB: interfície XAUI de 3.125Gbd senyal de sèrie diferent: 60ps, quants oscil loscopi d'ample de banda el mesurarà exacte. Quin és l'error de mesura?

Per a la interfície XAUI interface3.125GBd de senyal diferent, el so com el senyal d'InfiniBand. Si s'utilitza el mètode d'interpolació sinusoïdal. Igual que la recollida d'exemple equivalent, a causa del seu propi ample de banda i factors d'activació, quan es mesura el temps d'augment de 100ps-130ps, l'ús de sonda diferencial de 7GHz farà error segur <3%, per="" mesurar="" el="" temps="" d'augment="" de=""><80ps, l'errer="" obtindrà="" més="" del="" 10%,="" encara="" que="" aquesta="" és="" la="" millor="" solució="" en="" un="" oscil="" loscopi="" en="" temps="" real,="" si="" només="" per="" augmentar="" el="" temps,="" utilitzar="" l'analitzador="" de="" xarxa="" és="" la="" millor="" solució,="" perquè="" l'ample="" de="" banda="" arribarà="" als="">

SUPORT

▶ Programari de PC per a la sèrie OWON XDS n-in-1 DSO

▶ Controlador USB per a totes les sèries OWON DSO i AWG

▶ Cas de desenvolupament de LabVIEW per a la XDS Series DSO

▶ aplicació per a la sèrie OWON XDS n-in-1 DSO

▶ XDS Series n-in-1 DSO manual d'usuari

ACCESSORIS Els accessoris subjectes a l'entrega final.

Cable d'alimentació

CD ROM

Guia ràpida

Cable USB

Sonda

Ajust de sonda

Capacitat ext

Mòdul (opcional)

Multímetre plom

(opcional)

Q9 (optoinal)

Borsa suau

(opcional)

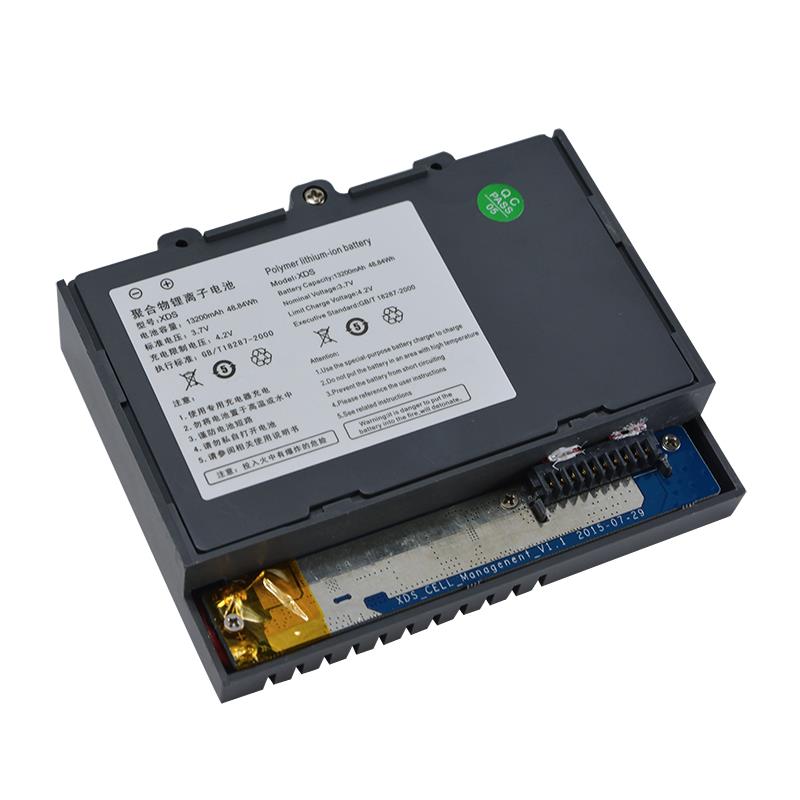

Bateria

(opcional)

Model	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
Ample de banda	60MHz	100MHz	200MHz	100MHz	200MHz		300MHz
Freqüència de mostreig	1GS / s					2GS / s	2.5GS / s
Resolució vertical (A / D)	12 bits		14 bits	8 bits
Longitud del registre	40M
Escala horitzontal (s / div)	2ns / div - 1000s / div, pas per 1 - 2 - 5		1ns / div - 1000s / div, pas per 1 - 2 - 5	2ns / div - 1000s / div, pas per 1 - 2 - 5	1ns / div - 1000 s / div, pas per 1 - 2 - 5
Canal	2 + 1 (extern)
Mostra	8 "color LCD, 800 x 600 píxels
Tipus de disparador	Vora, vídeo, pols, pendent, curs, finestres, temps d'espera, Nth Edge, lògica, I2C, SPI, RS232 i CAN (opcional)
Decodificació d'autobusos	I2C, SPI, RS232 i CAN (opcional)
Interfície de comunicació	Host USB, dispositiu USB, port USB per PictBridge, Trig Out (P / F), LAN i VGA (opcional)
Font d'alimentació	100V - 240V AC, 50 / 60Hz, CAT II
Consum energètic	<>
Fusible	2A, classe T, 250V
Bateria (opcional)	3.7V, 13200mAh
Dimensió (W x H x D)	340 x 177 x 90 mm
Pes	2,60 kg
