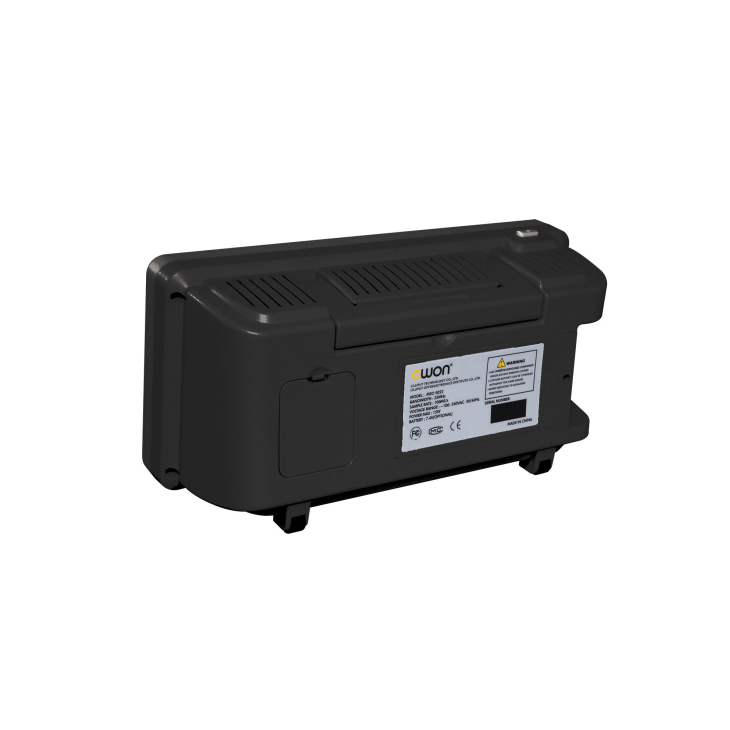

MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope
MSO Series LA With Digital Oscilloscope

MSO Series LA amb oscil·loscopi digital

- 2 en 1 (DSO + LA) - LCD a color de 8 polzades - transmissió de dades USB compatible - 20 opcions de mesura automàtica de grups Oscil·loscopi d'emmagatzematge digital - Ample de banda: 60MHz - 200MHz - Taxa de mostra: fins a 2GS / s - Funció d'escala automàtica - FFT Analitzador lògic - Ample de banda: 100MHz - 200MHz - Taxa de mostra: 20S / s ...

Enviar la consulta

Xateja ara

Descarregar

Introducció al producte

- 2 en 1 (DSO + LA)
- LCD de colors de 8 polzades
- Compatible amb la transmissió de dades USB
- Opcions de mesura automàtica de 20 grups

Oscil·loscopi d'emmagatzematge digital
- Ample de banda: 60MHz - 200MHz
- Taxa de mostra: fins a 2GS / s
- Funció d'escala automàtica
- FFT

Analitzador lògic
- Ample de banda: 100MHz - 200MHz
- Taxa de mostra: 20S / s - 2GS / s
- 16 canals digitals

Model núm.	Canal	Ample de banda	Freqüència de mostreig
MSO7062TD	2 + 1 \| LA - 16	60MHz \| LA - 100MHz	1GS / s \| LA - 2GS / s
MSO7102TD	2 + 1 \| LA - 16	100MHz	1GS / s \| LA - 2GS / s
MSO8102T	2 + 1 \| LA - 16	100MHz	2GS / s
MSO8202T	2 + 1 \| LA - 16	200MHz	2GS / s

1. Oscil·loscopi i analitzador lògic de 16 canals, suporten el mode de disparador múltiple, inclòs el bus, l'estat, l'alineació de dades, l'amplada de dades, la cua distribuïda i etc.

2. Mida flotant opcional de suport per a bateries de bateria, convenient per a la prova mòbil.

Model	MSO7062TD	MSO7102TD	MSO8102T	MSO8202T
Ample de banda	60MHz	100MHz		200MHz
SampleRate (en temps real)	1GS / s		2GS / s
Mostra	Color LCD de 8,0 '', 640 × 480 píxels
Canal	doble + disparador extern
Escala horitzontal (s / div)	2ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5			1ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5
Sensibilitat vertical	2mV / div - 10V / div
Resolució vertical (A / D)	8 bits (2 canals al mateix temps)
Mode d'activació	Vora, vídeo, alternatiu, pols i pendent
Mode d'adquisició	Normal, Detecció màxima i Mitjana
Longitud del registre	2 milions de punts
Emmagatzematge en forma d'ona	4 formes d'ona
Waveform Math	+, -, ×, ÷, invertir, FFT
Bateria	7.4V 8000mAh (opcional)
Dimensions (W × H × D)	370 × 180 × 120 (mm)
Pes (sense paquet)	2,20 kg

Especificacions de rendiment de l'analitzador lògic
Model	MSO7062TD	MSO7102TD	MSO8102T	MSO8202T
Taxa de mostra (en temps real)	20S / s - 2GS / s
Ample de banda	100MHz			200MHz
Canal	16
Longitud del registre	4 milions de punts
