Analitzador d'espectre portàtil de la sèrie HSA1000
més -160dBm Nivell de soroll mitjà mostrat
més soroll de fase -82dBc/Hz @1Gz i compensació a 10KHz
més precisió d'amplitud total<1.5dB
més ample de banda de resolució mínima de 10 Hz (RBW)
més receptor GPS estàndard
a més d'un kit de prova de precompliment d'EMI
a més d'un kit generador de seguiment de fins a 3,6 GHz
més pantalla tàctil IPS de 8 polzades, angle de visió més ampli
més bateria d'ió de liti, durada de funcionament de fins a 4-6 hores
Analitzador d'espectre portàtil de la sèrie HSA1000
● Interval de freqüència de 9 kHz a 1,6 GHz/3,6 GHz
● -160 dBm DANL (nivell de soroll mitjà mostrat)
● Soroll de fase < –80 dBc/Hz @1GHz amb un desplaçament de 10 kHz
● Ample de banda de resolució mínima de 10 Hz (RBW)
● Precisió total d'amplitud<1.5 dB
● Proporcioneu la funció de prova de precompliment d'EMI, programari de prova d'EMC opcional
● Capacitat estàndard d'aprovació/falla d'alerta de prova in situ
● Bateria d'ió de liti, vida útil de fins a 4 - 6 hores, fàcil de substituir, podeu comprar bateries addicionals per a un temps de prova més llarg.
● Generador de seguiment d'1,6 GHz/3,6 GHz opcional, generador de senyal de 3,6 GHz
● Es pot enregistrar el receptor GPS estàndard, l'antena opcional, la informació de latitud/longitud i la informació de prova
● Pantalla tàctil LCD IPS de 8-polzades (1024*768), angle de visió més ampli, sensor de llum integrat per ajustar la llum de fons de la pantalla segons la llum ambiental.
Més còmode i eficient per a les proves de camp
8-LCD IPS de polzades, angle de visió més ampli, sensor de llum integrat per ajustar la retroil·luminació de la pantalla segons la llum ambiental, proporciona una traça superior, brillant i clara per a ús interior i exterior. No cal operar a l'ombra.
Excel·lent funció de gestió d'energia
Durada de la bateria de fins a 4 - 6 hores, podeu comprar bateries addicionals per a un temps de prova més llarg, fàcil de canviar la bateria.
Excel·lent capacitat de mesura de senyal petit
-160 dBm DANL (nivell de soroll mitjà mostrat), pot observar senyals petits més febles
Mesures més precises de baix soroll
Soroll de fase < –80 dBc/Hz @1GHz amb un desplaçament de 10 kHz
Funció Pass/Fail
Determineu ràpidament si els resultats de la prova passen
Proporciona la funció de prova de precompliment EMI
Equipat amb filtre EMI (6dB) i detector de pics de sèrie, és més precís per a la prova prèvia i el diagnòstic d'EMI, i es poden completar informes complets de proves i producció mitjançant l'ús de programari de suport.

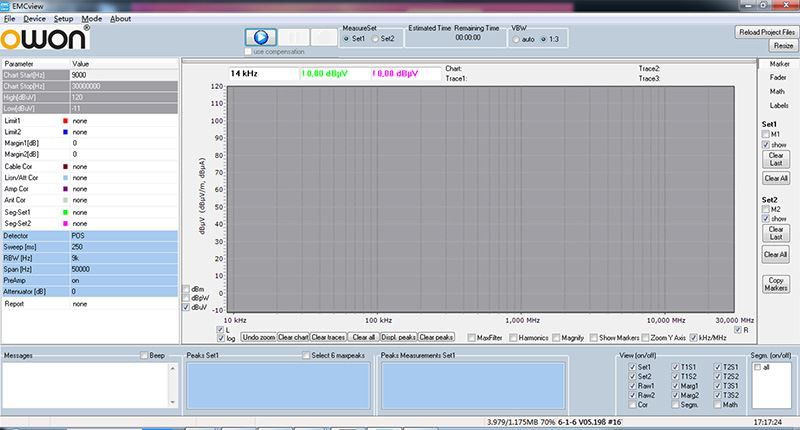

Proporcioneu la funció de prova EMC (requereix programari opcional)
Incorpora més de 200 plantilles de normes i normatives de prova EMC convencionals. L'usuari selecciona la plantilla corresponent i el programari configura automàticament l'analitzador d'espectre i registra les dades de la prova. Les dades i la normativa es poden comparar a la mateixa pantalla. Els usuaris també poden personalitzar la normativa per a l'anàlisi comparativa.
Proporcioneu múltiples modes de funció ampliada
Anàlisi de la qualitat del senyal de modulació estàndard, demodulació d'àudio, mesura de la força de camp, mesura de canal i comptador de freqüències, etc. múltiples funcions de prova generals i ampliades.
Anàlisi de la qualitat del senyal de modulació
demodulació d'àudio
mesura del canal
comptador de freqüències
Gràfic de la trama en cascada
Consulteu el comportament dels diferents paràmetres del senyal al llarg del temps, feu un seguiment del comportament de la freqüència i la potència al llarg del temps, especialment els senyals intermitents. L'usuari pot utilitzar el gràfic de la cascada per analitzar l'estabilitat d'un senyal al llarg del temps o per identificar senyals d'interferència intermitent en sistemes de comunicacions.
Proporcioneu la funció de posicionament GPS
El connector d'antena GPS estàndard, l'antena GPS OWON opcional, la informació de latitud/longitud i les dades de mesura es poden desar com a fitxer CSV.
Especificacions
Model | HSA1015(TG) | HSA1036(TG) |
Rang de freqüència | 9 kHz - 1,5 GHz | 9 kHz - 1,5 GHz, 9 kHz - 3,6 GHz |
Resolució de freqüència | 1 Hz | |
Taxa d'envelliment | <1ppm/Year | |
Soroll de fase (fc=1GHz) | <-80 dBc/Hz @10 kHz offset | |
Amplada de banda de resolució (-3dB) (RBW) | 10 Hz a 500 kHz (1-10 passos per seqüència), 1 MHz, 3 MHz | |
Ample de banda de vídeo (-3dB)(VBW) | 10Hz a 3MHz | |
| (Atenuació d'entrada= 0 dB, detector de mostres, traça mitjana superior o igual a 20, 20 graus a 30 graus, impedància d'entrada=50 Ω, RBW es normalitza a 1 Hz) | |
1 MHz-10MHz | -160dBm (típic) | |
10 MHz-1GHz | -160dBm (típic) | |
1GHz-1,5GHz | -158dBm (típic) | |
1GHz-3,6GHz | -158dBm (típic) | |
Detectors | Pic positiu, pic negatiu, mostra, normal, RMS | |
Funcions de traça | Escriptura clara, Retenció màxima, Retenció mínima, Visualització, En blanc, Mitjana | |
unitat de nivell | dBm, dBuW, dBpW, dBmV, dBuV, W, V | |
Generador de seguiment (model -TG) | 100 kHz-1,5 GHz | 100 kHz-3,6 GHz (generador de seguiment) |
Interval de nivell de potència de sortida | -30 dBm-0 dBm | |
Resolució del nivell de potència de sortida | 1 dB | |
Port de comunicació | HOST USB, DISPOSITIU USB, LAN, port d'auriculars | |
Mostra | LCD tàctil de 8-polzades | |
Sobre Owon
Des de 1990, Lilliput entra a la indústria de productes electrònics, la seva primera sèrie de productes és mini LCD en color.
Propietat de Lilliput, la línia de productes OWON SmartTest s'ha creat per "atendre les vostres necessitats" en el camp dels equips de prova i mesura.
A través d'esforços de dues dècades, Lilliput creix gradualment fins a convertir-se en una corporació de grup, que cobreix 3 línies de productes: mini LCD en color, equips de prova i mesura i sistema de gestió d'energia domèstica.
El producte OWON es pot trobar a Àsia, Amèrica del Nord, Europa, Amèrica del Sud, Oceania i Àfrica, amb socis globals establerts en més de 80 països/regions.
Lilliput (OWON) no escatima esforços per ser un dels principals fabricants d'equips originals d'equips de prova i mesura a tot el món.
