Aplicació de l'oscil·loscopi OWON en sensors d'automoció (1)
— Ús de l'oscil·loscopi virtual OWON PC per provar el sensor de posició del cigonyal magnetoelèctric d'automòbil
Amb la creixent popularitat dels cotxes, l'ús de sensors electrònics d'automòbil és cada cop més gran. Com mesura un oscil·loscopi aquests sensors al cotxe? Utilitzem l'oscil·loscopi virtual OWON per veure com utilitzar-lo.
Prepara un ordinador portàtil i un OWONOscil·loscopi digital VDS2064, obriu l'ordinador, instal·leu el programari de PC, connecteu el cable i comenceu a provar el sensor de posició del cigonyal magnetoelèctric.
El sensor de posició del cigonyal magnetoelèctric pot generar el seu propi senyal sense font d'alimentació addicional. Quan la roda metàl·lica gira, el camp magnètic canvia i la tensió generada al circuit canvia.
Quan el sensor del cigonyal magnetoelèctric funciona, l'amplitud no és exactament la mateixa. Quan augmenta la velocitat, augmenta l'amplitud. Al mateix temps, també reflecteix la diferència entre les quatre etapes de funcionament del motor, és a dir, admissió, compressió, treball i escapament. Per tant, mesurar la forma d'ona d'un sensor de cigonyal amb un oscil·loscopi pot reflectir completament si el funcionament mecànic és normal. Aquí teniu un exemple.
Aquesta és la forma d'ona d'un motor de grua Weichai WP7 Zoomlion tres mesos després de la revisió. El motor no es pot accelerar a 1900 rpm. Mentre la vàlvula d'alleujament de pressió del motor estigui oberta a 1900 rpm, el motor gira a 1500 rpm.En aquell moment no es va fer cap més manteniment.

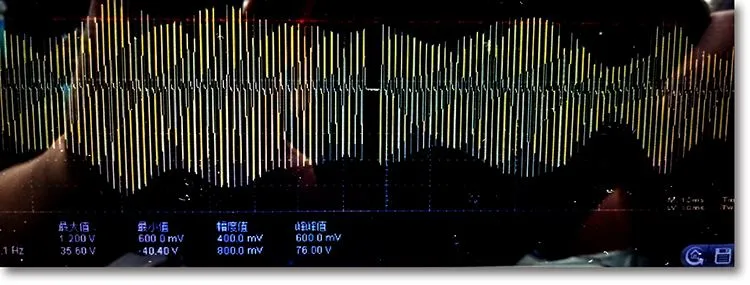

Quatre mesos després, la velocitat màxima del motor és de només 1500 rpm. La forma d'ona mesurada per l'oscil·loscopi virtual OWON VDS2064 és la següent. Trobem que la diferència d'amplitud de la forma d'ona s'amplia encara més.

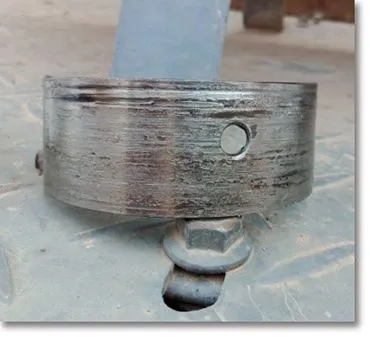

Comproveu el panell de senyals per veure si hi ha alguna anormalitat. Es determina que el cigonyal del motor es mou cap endavant i cap enrere o cap amunt i cap avall. Premeu la politja davantera de la corretja del cigonyal amb una palanca plana i l'espai lliure de moviment és molt petit, de manera que es constata que el cigonyal ha estat "sostenint el buixó". Com a resultat, la desviació superior i inferior del cigonyal és massa gran.
De vegades no és necessari detectar les formes d'ona primària i secundària d'encesa per jutjar indirectament la fallada d'un determinat cilindre. Suposant que un determinat cilindre no funciona, és possible que no funcioni quan se suposa que el cilindre ha de funcionar, el que resulta en una disminució de la velocitat del cigonyal. Això es pot reflectir en la forma d'ona del sensor de posició del cigonyal.
Al diagrama del circuit, els dos terminals del sensor de posició del cigonyal magnetoelèctric són diferents. Per a la ECU, aquests dos terminals no es poden connectar a la inversa.
Si la connexió s'inverteix, la connexió normal és diferent de la connexió anormal per "mitja dent". Això pot provocar l'error de temporització o l'ECU creu que el temps és incorrecte.

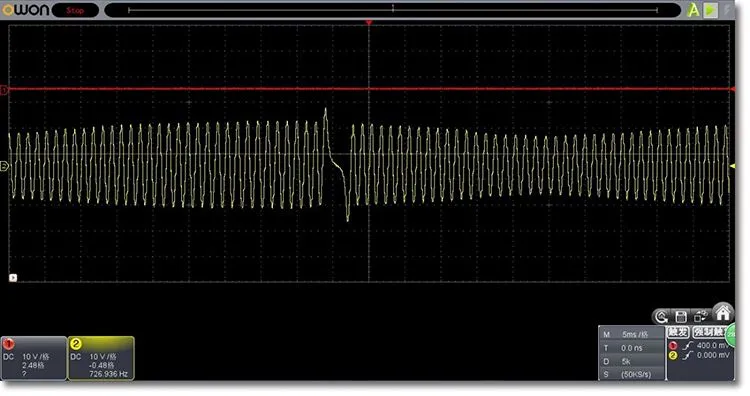

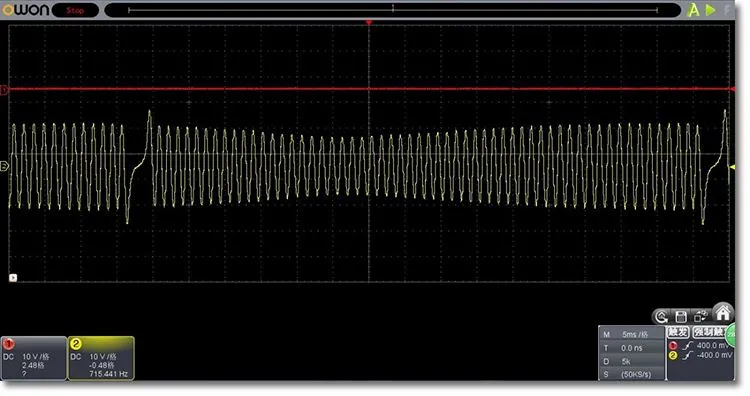

La figura següent és el model Fengjun 6 country 5 de la pickup Great Wall. El sensor del cigonyal utilitza un oscil·loscopi per mesurar la forma d'ona normal i la forma d'ona després que el terminal estigui connectat a la inversa.
Utilitzant l'oscil·loscopi virtual per PC OWON VDS2064 per mesurar la forma d'ona, els detalls de la forma d'ona es poden veure clarament a través de la pantalla de l'ordinador, cosa que és convenient per a l'anàlisi. És un bon ajudant per al personal de manteniment d'automòbils.
Oscil·loscopi per a PC de la sèrie OWON VDS
Els enginyers de manteniment d'automòbils són molt aficionats a l'oscil·loscopi virtual de PC en el seu procés de treball. El seu cos ultra petit fa que sigui més fàcil de transportar i utilitzar. Tanmateix, la majoria dels oscil·loscopis virtuals per a PC del mercat s'han eliminat més o menys en comparació amb els oscil·loscopis d'escriptori, cosa que dificulta que els enginyers realitzin un treball de mesura normal. Quan la portabilitat i el rendiment entren en conflicte, com triar? Podeu fer una ullada a l'oscil·loscopi per PC VDS d'OWON Lilliput.
- Ample de banda de fins a 100 MHz i freqüència de mostreig en temps real màxima d'1 GS/s
- 10M de durada del registre
- Interfície d'usuari amigable: visualitzacions FFT o XY i forma d'ona 2
a la mateixa pantalla
- Opció de disparador múltiple: vora, vídeo, pendent, pols i altern
- Aïllament USB: menys inferència de senyal, més protecció per a PC
- Alimentació del bus USB i control remot LAN (opcional)
- Disseny del cos ultra prim, fàcil portabilitat
