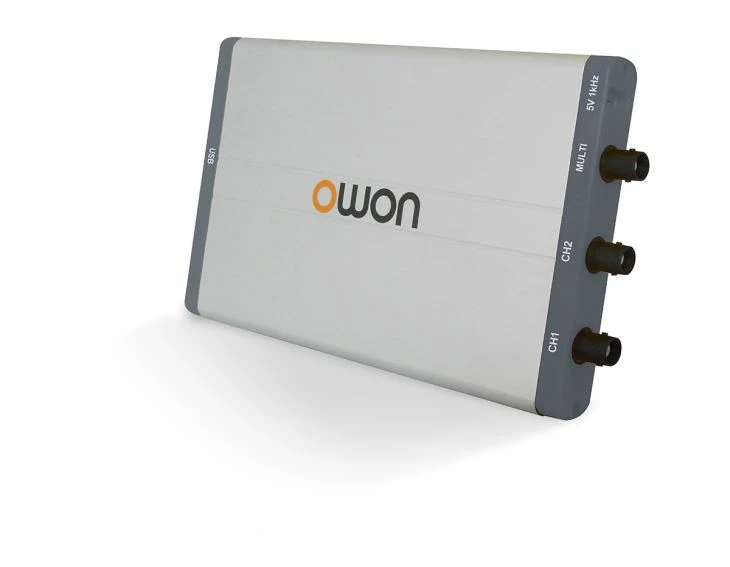

VDS Series 10M de longitud de registre de l'oscil·loscopi de PC
Som coneguts com un dels principals fabricants i proveïdors de la Xina al món. Benvingut a comprar l'oscil loscopi de la sèrie OWON VDS de les famoses marques, oscil loscopi de computadora, oscil loscopi en línia, oscil loscopi usb de la PC, oscil loscopi basat en ordinador, millor oscil loscopi usb amb preu barat de nosaltres. Tenim molts productes en estoc a la vostra elecció. Consulteu la nostra comanda ara.
1. Disseny ultra-prim del cos, fàcil portabilitat
1. Port RS232 (opcional)
2. Port USB: subministrament d'energia mitjançant un bus USB, que es comunica amb la PC
3. Port LAN (opcional): control remot
4. Entrada de senyal de canal 1
5. Entrada de senyal de canal 2
6 .EXT entrada de disparador, sortida de l'activador, o sortida de passar / fallar
7. compensació de la sonda: senyal de mesura (3.3V / 1KHz) de sortida
Nota: Quan es comuniqui amb PC a través de LAN, l'oscil loscopi ha de ser alimentat per l'adaptador.
2. Durada del registre fins a 10M
Diverses opcions de longitud de registre, màxim 10M.
3. Especificació
| Model | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ample de banda | 25MHZ | 60MHZ | 100MHZ | |||||||||||
| Canal | 2 + 1 (multi) | 4 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) | ||||||||||
| Freqüència de mostreig | 100MSa / s | 1GSa / s | ||||||||||||
| Escala horitzontal (s / div) | 5ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5 | ||||||||||||
| Longitud del registre | 5K | 10M | 5M | 10M | 5M | |||||||||
| Voltatge d'entrada màx | 400V (PK - PK) (DC + AC, PK - PK) | 40V (PK - PK) (DC + AC, PK - PK) | ||||||||||||
| Resolució vertical (A / D) | 8 bits (2 canals al mateix temps) | |||||||||||||
| Model | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Sensibilitat vertical | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| Tipus de disparador | Vora, pols, vídeo, pendent i altern | |||||||||||||
| Mode d'activació | Auto, Normal i Individual | |||||||||||||
| Mode d'adquisició | Exemple, Detecció màxima i Mitjana | |||||||||||||
| Waveform Math | +, -, ×, ÷, invertir, FFT | |||||||||||||
| Interfície de comunicació | USB 2.0 (aïllament) | USB 2.0 | USB 2.0, LAN (opcional) | |||||||||||
| Multi-funció Interfície | Tipus de senyal | entrada / sortida sincronitzada, Pass / Fail, entrada de disparador extern | ||||||||||||
| Nivell estàndard | TTL | |||||||||||||
| Font d'alimentació | 5.0V / 1A | |||||||||||||
| Consum energètic | ≤2.5W | ≤ 6,5W | ||||||||||||
| Dimensions (W × H × D) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||||||||||
| Pes del dispositiu | 0,26 kg | 0,3 kg | ||||||||||||
4. Sobre Owon
| Model | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ample de banda | 25MHZ | 60MHZ | 100MHZ | |||||||||||
| Canal | 2 + 1 (multi) | 4 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) | ||||||||||
| Freqüència de mostreig | 100MSa / s | 1GSa / s | ||||||||||||
| Escala horitzontal (s / div) | 5ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, pas per 1 ~ 2 ~ 5 | ||||||||||||
| Longitud del registre | 5K | 10M | 5M | 10M | 5M | |||||||||
| Voltatge d'entrada màx | 400V (PK - PK) (DC + AC, PK - PK) | 40V (PK - PK) (DC + AC, PK - PK) | ||||||||||||
| Resolució vertical (A / D) | 8 bits (2 canals al mateix temps) | |||||||||||||
| Model | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Sensibilitat vertical | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| Tipus de disparador | Vora, pols, vídeo, pendent i altern | |||||||||||||
| Mode d'activació | Auto, Normal i Individual | |||||||||||||
| Mode d'adquisició | Exemple, Detecció màxima i Mitjana | |||||||||||||
| Waveform Math | +, -, ×, ÷, invertir, FFT | |||||||||||||
| Interfície de comunicació | USB 2.0 (aïllament) | USB 2.0 | USB 2.0, LAN (opcional) | |||||||||||
| Multi-funció Interfície | Tipus de senyal | entrada / sortida sincronitzada, Pass / Fail, entrada de disparador extern | ||||||||||||
| Nivell estàndard | TTL | |||||||||||||
| Font d'alimentació | 5.0V / 1A | |||||||||||||
| Consum energètic | ≤2.5W | ≤ 6,5W | ||||||||||||
| Dimensions (W × H × D) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||||||||||
| Pes del dispositiu | 0,26 kg | 0,3 kg | ||||||||||||
